대성정밀 - 서포트유니트

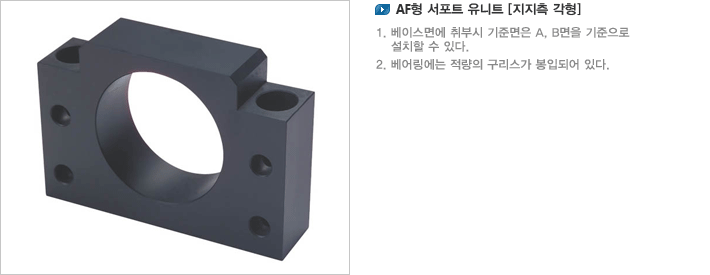

AF형 서포트 유니트

BF형 서포트 유니트

EF형 서포트 유니트

FF형 서포트 유니트

단위:mm

호칭평번

축경d1

L

B

H

h

+a
-0.05

B1

H1

E

F

P

d2

X

Y

Z

사용베어링

사용스냅링

AF8

6

15

52

32

17

25

26

10

4

38

5.5

6.6

11

12

606ZZ

C6

AF10

8

20

70

43

25

36

35

15

4

52

6.6

9

14

11

608ZZ

C8

AF12

10

20

70

43

25

36

35

15

4

52

6.6

9

14

11

6000ZZ

C10

AF15

15

20

80

50

30

41

40

15

4

60

6.6

9

14

11

6002ZZ

C15

AF20

20

26

95

58

30

56

45

-

-

75

6.6

11

17

15

6204ZZ

C20
